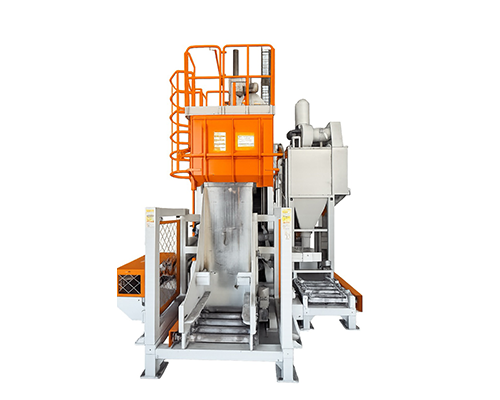

Гусеничная дробеструйная машина Junhe® модели B650A

Гусеничная дробеструйная установка Junhe® B650A в основном применяется для пакетной очистки поверхности небольших и средних металлических заготовок. Приводимые в движение резиновой гусеницей, заготовки непрерывно перекатываются. Одновременно высокоскоростные дробеструйные колеса равномерно забрасывают абразивную дробь на поверхности заготовок для удаления слоев оксидов, ржавчины и других загрязнений, обеспечивая требуемую чистоту и шероховатость поверхности заготовок для последующей обработки.

Интегрированная с автоматической подачей, дробеструйной очисткой, рециркуляцией абразива, вибрационным выгрузкой, пылеудалением и электроуправлением, установка отличается разумной конструкцией, простотой эксплуатации, стабильной работой и удобным обслуживанием.

Загрузка заготовок → Гидравлическая подача → Заготовки поступают в камеру дробеметной обработки → Перекатывание заготовок гусеницей → Высокоскоростная дробеструйная очистка → Автоматическая рециркуляция и циркуляция абразива → Реверс гусеницы для выгрузки → Конвейер с вибрационным ситом → Сбор заготовок

В процессе эксплуатации корзины с заготовками помещаются на механизм подачи, а гидравлическая система опрокидывает заготовки в камеру дробеструйной обработки. Резиновая гусеница постоянно вращается, полностью перекатывая заготовки, обеспечивая равномерное воздействие дроби на все поверхности заготовок.

После дробеметной обработки гусеница движется в обратном направлении, отправляя заготовки на вибрационное сито, которое посредством вибрации транспортирует готовые детали в сборные бункеры. Использованная дробь собирается, поднимается, просеивается и разделяется перед повторной подачей в систему дробеметной обработки для циклического повторного использования.

Непрерывное перекатывание, приводимое в движение резиновой гусеницей, обеспечивает полное воздействие дроби на все стороны заготовок, гарантируя стабильное качество очистки для больших партий.

Оснащена прямоприводным дробеструйным колесом LS-360B мощностью 7,5 кВт. Основные изнашиваемые компоненты изготовлены из высокохромистого сплава с выдающейся износостойкостью.

Оснащена гидравлическим блоком подачи и вибрационным разгрузочным ситом для автоматической подачи, выгрузки и транспортировки заготовок, что значительно сокращает ручной труд.

Система рециркуляции абразива состоит из шнекового конвейера, ковшового элеватора, воздушного сепаратора и клапана управления дробью, обеспечивая автоматический сбор, разделение и циклическое повторное использование дроби.

Оснащена картриджным пылесборником с импульсной обратной продувкой и расходом воздуха около 4000 м³/ч. Эффективность пылеулавливания достигает более 98,98% для частиц размером 0,5 мкм.

Используется управление на базе ПЛК + сенсорный экран. Операторы могут устанавливать параметры процесса, включая продолжительность дробеметной обработки, ток дробеметной обработки и частоту подачи дроби. Доступны функции отображения состояния оборудования в реальном времени и сигнализации о неисправностях.

Внутренняя стенка камеры дробеметной обработки облицована износостойкими футеровками из высокомарганцевой стали, а в зонах с высоким ударным воздействием добавлены сменные износостойкие пластины из сплава. Машина оснащена кнопками аварийной остановки, защитными кожухами, сервисными платформами и ограждениями безопасности.

Все параметры подлежат уточнению в соответствии с техническим предложением и окончательно утвержденными чертежами.

Гусеничная дробеструйная установка B650A состоит в основном из следующих узлов:

1. Узел дробеструйного колеса
2. Камера дробеструйной очистки
3. Система работы резиновой гусеницы
4. Механизм гидравлической подачи
5. Вибрационное разгрузочное сито
6. Система рециркуляции абразива
7. Система пылеудаления с импульсным картриджем
8. Система электроуправления
9. Сервисная платформа и устройства защиты

Подходит для небольших и средних заготовок, которые могут свободно перекатываться и выдерживать повреждения от взаимных столкновений. Применяется для следующих видов обработки поверхности заготовок:

• Удаление ржавчины и очистка
• Удаление окалины
• Очистка от литейного песка
• Подготовка поверхности перед нанесением покрытий
• Регулировка шероховатости поверхности
